型材切割锯操作说明书-DS-A400锯切机操作及故障排除

关于邓氏DS-A400锯切机D正确操作说明如下：

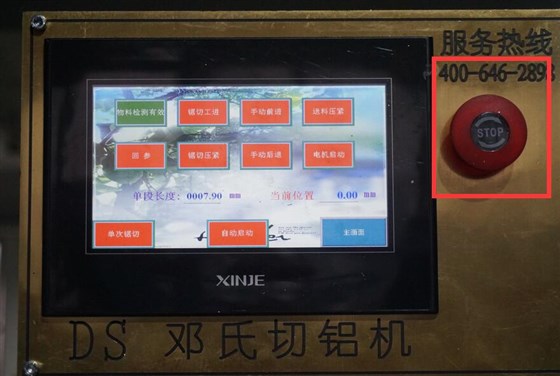

锯切机主操作画面

一、主画面参数

单段长度---根据自身的需求设置

设定切割---一般是最大值

已加工段数可清零

二、操作画面进入

①点开照明灯

②.清洁台面

③.送料点进，前进至前台面2-3CM

④.原点建立开始，点确定

⑤.电机启动

⑥.点击回参

⑦.放料

⑧.自动启动

切完一个循环后，点击回参，上料，点自动启动

关于正确操作邓氏DS-A400锯切机的注意事项

一、装拆锯片时注意锯片的方向，确认正反转。务必把法兰盘用干布搽干净，不能有铝屑，不能碰到硬物

二、在加润滑油的时候，先用气枪把铝屑吹干净，再打开油口，加油

三、上下班清扫设备加工台面保持干净

四、锯片不锋利的话要及时更换，规格是405*25.4*2.5*100T BT

五、油性切削液是植物性切削液（建议不要随意更换非我司的润滑油，出现润滑问题导致锯切效果不好，我司不进行维修）

锯切机

型材锯-邓氏DS-A400锯切机一般故障与排除

	常见故障类型	原因分析	排除方法
1	切割尺寸误差过大	送料速度过快，丝杠间隙为消除	在界面上调整送料速度，重新回原点消除间隙
2	锯片不进刀，进刀过程抖动，进刀不稳	行程开关失灵，气压不足，油罐供油管路漏气	检查行程开关位置是否合适
3	压料气缸动作速度异常	气压不足，节流阀失灵	调整压力表开关，检查气管有无松动，旋转节流阀开关
4	切割面不光话，毛刺粘铝现象	润滑不足，锯片钝了，喷嘴移位	选择合适的润滑油，调整喷油量，重新刃磨锯片，矫正碰嘴在锯齿中心位置
5	微量润滑装置喷油部不正常	气管阻塞；计量件或者电磁阀阻塞失灵	用气枪清理灰尘铝屑，调节电磁阀
6	自动润滑泵报警闪红灯	润滑油粘度过高或进入杂质	更换过滤网
7	报警	安全门打开或者是没有料，	把安全门关上，上料
8	报警	送料台在建立原点时，碰到前面的气缸	关掉电源，过5S后，点击操作画面中的送料点退，退到距离切割平台2-3公分，建立原点---
