全自动超滤膜组件切割机DS2-Q700技术参数、特点、简图

DS2-Q700全自动动超滤膜组件切割机主要技术参数

序号	项目	参数	备注
1	送料精度	±0.5
2	切割角度	90°
3	一次送料切割长度范围	8-500MM
4	切割材料管径	4-10吋
5	伺服电机转速	3000Pr/Min
6	刀具规格	*70025.4**
7	主轴电机转速	2840Pr/Min
8	工作气压	0.6-0.8MPa
9	刀具进给速度	0-3M/Min
10	工作电压	380V/50Hz
12	切割机外观尺寸	2680x2050x1760
13	切割机重量	1700kg

DS2-Q700全自动膜组件切割机设备特点：

该系统是针对大截面圆管切割的重型专用设备。搭配智能化操作系统和微量润滑冷却系统及除尘收集防护功能。机架采用结构钢焊接后精密加工而成，具有很高的刚性和强度。通过滚珠丝杠直线模组传递动力，性能稳定可靠，工作精度高，操作简便等特点；切割锯片采用公司自主品牌（富士牌）锯片，耐用度高，锯切切割线速度高，加工面光滑；锯切采用水平进刀，运用电机丝杆直线模组推进，保证切割前进的速度均匀，尺寸稳定。

1.2送料装置：配备两套装夹工装，工件的定位采用特殊材料ABS，其具有优良的力学性能，其冲击强度较好，耐磨性能优良，尺寸稳定性好，又具有耐油性，进料侧配有弹簧阻尼的托料辊筒，确保在送料过程中不会刮伤工件。通过V型块定位，压料气缸垂直压紧，将工件固定并输送到锯切工位。

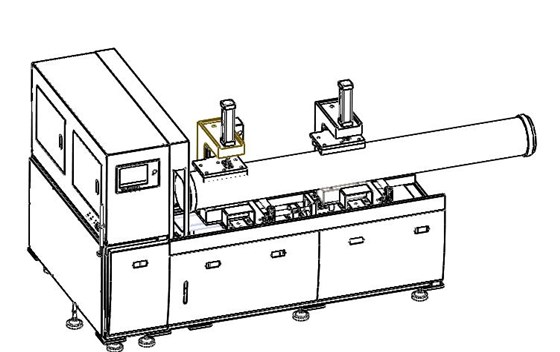

DS2-Q700全自动膜组件切割机简图如下：

全自动膜组件切割机设计图
